Wie alles begann

Inspiriert durch die wunderbare Seite von Finger wurden mir an einem Sonntag Nachmittag des Jahres 2004 schlagartig zwei Dinge klar.

1. Ich brauche eine Heißklebepistole
2. Ich muss etwas bauen

Die Beschaffung einer Heißklebepistole stellt nun keine sonderlich große Herausforderung dar. Etwas zu Bauen allerdings schon. Aus unerfindlichen Gründen habe ich seit geraumer Zeit einen Hang zur Mikroelektronik und ganz speziell habens dem Yoog da die Mikrocontroller angetan.
Damit sollte man doch sicher was bauen können, was wenigstens blinkt oder sich vielleicht sogar bewegt oder am Ende noch etwas Nützliches macht.

Möge die Forschung beginnen:
Zunächst wurden alle möglichen Softwaretools, Compiler und Anleitungen aus dem Netz gesaugt, installiert, gelesen, ausprobiert, wieder gelöscht, die neueste version installiert… alles kein Problem - aber wenig befriedigend, weil eben nix blinkt.

Also, Ring frei für Phase 2
Bauteile besorgt (so viele sind das gar nicht), Lötkolben angeschwurbelt, das Zeug verdrahtet, neue Bauteile besorgt, diese dazugefummelt…

Das fertige Entwicklungsboard für meinen ATmega8 mit dazugehörigem Programmer sah dann so aus.

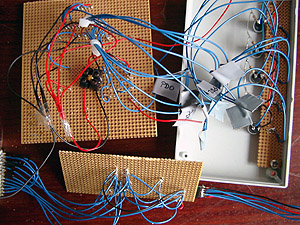

Hier mal das ganze Drahtgerösel - da war der Plan noch alles in eine Plastikschachtel zu packen...

Es hat genau einmal funktioniert (die zweite LED ging mal kurz an). Die darauf folgende Fehlersuche gestaltete sich als etwas problematisch, weil ich bei der Konstruktion die Übersichtlichkeit etwas aus dem Auge verloren hatte.

Die Überlegungen hin zu einer verbesserten Übersichtlichkeit und ein wenig professionellerem Aussehen endeten in dem Plan, die Platine von ihren Kabeln zu erlösen. Mit anderen Worten: Es muss eine Platine geätzt werden.

Also wieder das Internet befragt und alle möglichen Platinenätzseiten konsultiert. Insgesamt kam dabei heraus, dass die Platinenproduktion in zwei Phasen aufgespaltet werden kann. Das Belichten und das Ätzen.

Die Erfahrungen aus meinem ersten Versuch haben mich gelehrt, von nun an etwas systematischer an die Sache heranzugehen. Also brauche ich erstmal ein Belichtungsgerät. Und weil das Ding zumindest an und aus geht und dabei Helligkeit abgibt, haben wir die Vorraussetzung für den 2. Punkt (Ich muss etwas bauen) erfüllt.
Der Plan ist klar – ich baue ein Belichtungsgerät…

Unvermittelt bin ich einem akuten Konstruktionswahn verfallen...

Der Bau des Gerätes wird hier beschrieben
